Descripción general
En la era actual de rápido desarrollo tecnológico, los anillos colectores se utilizan para transmitir electricidad y señales en numerosos dispositivos giratorios. Esto va desdeequipos de la industriaa equipos médicos de tomografía computarizada, así como a las cámaras de vigilancia que se ven comúnmente en las carreteras. Pero, ¿sabías que estos anillos colectores tienen diferentes números de cables en su interior, como 2-cable, 6-cable y 12-cable? En este texto, exploraremos juntos las características, escenarios aplicables, etc. de estos diferentes tipos de configuraciones de cables. Esto puede ayudarle a tomar una mejor decisión al seleccionar un anillo colector.

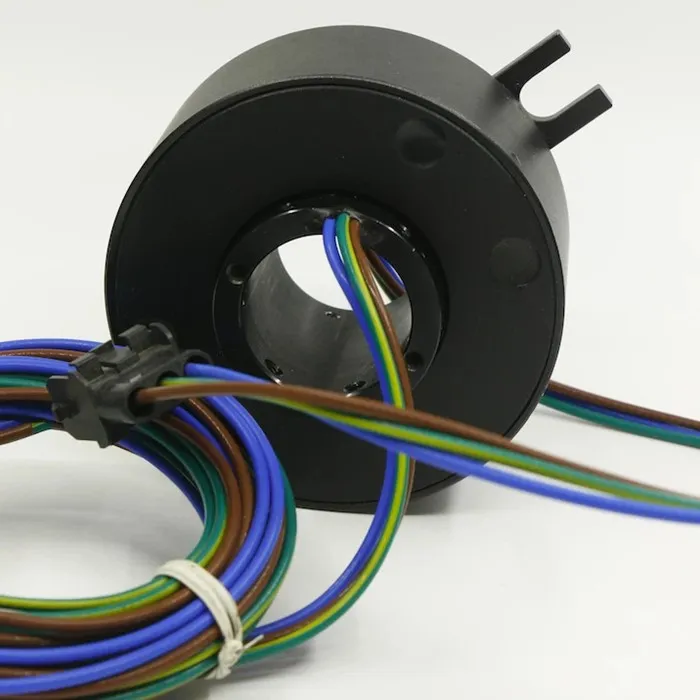

¿Qué significa el cable del anillo de deslizamiento?

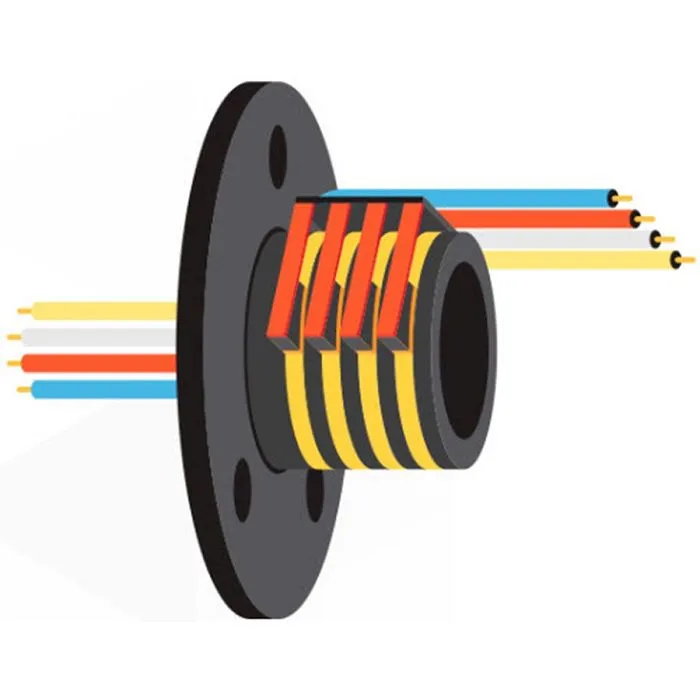

En los equipos giratorios, los anillos colectores utilizan cepillos fijos y anillos metálicos giratorios para conducir electricidad o señales. Pueden transferir la fuerza electromotriz alterna inducida en la bobina giratoria a un circuito externo. Estos cables son los conductores fijos que se utilizan para lograr esta transferencia. Durante la instalación, cada anillo colector se conecta a un extremo del cable de la bobina y se conecta eléctricamente al circuito externo a través de una escobilla de carbón conductora.
Estos cables admiten la transmisión de varios tipos de corrientes y señales, como corriente continua común (DC), corriente alterna (AC), así como señales analógicas y digitales. Gracias a estos cables, el equipo giratorio puede funcionar con normalidad.
Comparación de anillos colectores con diferentes alambres
|
Elementos |
anillo colector de 2 hilos |
3 anillo de deslizamiento de alambre |
6 anillo de deslizamiento de alambre |
12 anillo de deslizamiento de alambre |
|
Número de conductores |
Solo 2 conductores |
3 conductores |
6 conductores |
hasta 12 conductores. |
|
Capacidad de transmisión |
Principalmente alimentar los polos positivos y negativos de los motores pequeños, con la corriente no exceder 1A |
polos positivos y negativos de la fuente de alimentación, y otra señal simple, la corriente puede alcanzar 2-3 a |
transmite simultáneamente múltiples suministros y señales de control, señales de retroalimentación, etc., y puede soportar 5-10 una corriente |
Transmisión de señales ultracomplejas, como datos de alta velocidad de equipos de imágenes médicas, que transportan una corriente de más de 10 A. |
|
Tamaño del anillo de deslizamiento |
de tamaño compacto, con un diámetro exterior que va desde 10 - 20 mm |
15-30mm de diámetro exterior, ligeramente más grande que el anillo colector de 2 alambres |
30-50 mm de diámetro exterior y el volumen es relativamente grande |
50 - 80 mm Diámetro exterior, gran volumen. |
|
Ventaja |
Bajo costo, fácil de instalar y mantener. |
puede manejar múltiples señales y líneas eléctricas al mismo tiempo |
fuerte capacidad de transmisión, puede transmitir datos en paralelo |
Ricos canales de transmisión, se pueden utilizar en sistemas industriales o mecánicos complejos. |
|
Limitaciones |
no se puede llevar múltiples canales o circuitos |
El tamaño más grande se hace más grande y la integración se reduce. |
el tamaño se hace más grande, no apto para equipos pequeños |
La fabricación y el mantenimiento se vuelven más difíciles y requieren soporte técnico profesional. |
|
Solicitud |
menor costo y precio asequible |
Maquinaria industrial, equipos de telecomunicaciones, sistemas de automatización y control. |
robots, maquinaria industrial, equipos PTZ y sistemas de monitorización |
Escáneres CT, maquinaria industrial. |
¿Cómo elegir anillos colectores con diferentes cables para su aplicación?
Ahora que hemos entendido las diferencias entre los anillos colectores con diferente número de cables, ¿sabe cómo elegir el adecuado para su aplicación? Estas son algunas de nuestras sugerencias de selección:
Niveles de corriente y voltaje
Los dispositivos pequeños y de baja potencia solo necesitan suministro de alimentación de CC de bajo voltaje, como pequeños juguetes eléctricos. Los anillos de deslizamiento de alambre ordinarios 2 - 3 pueden cumplir con sus requisitos de transmisión actuales. Sin embargo, los grandes motores industriales necesitan una potencia de CA de alto voltaje para operar, y debemos buscar anillos de deslizamiento con una configuración más alta.
Velocidad de transmisión de señal
Si solo se transmiten señales simples de interruptor, entonces 2 - 3 anillos de deslizamiento de alambre son suficientes. Pero en la operación de unidades de manchas de monitoreo de alta definición, se involucran múltiples señales, como señales de video y señales de control. También requieren una velocidad de transmisión extremadamente alta para mantener la suavidad y la claridad del video. En tales casos, se necesitan 6 - 12 anillos de deslizamiento de alambre.
Consideración del espacio para equipos
Los equipos medianos y pequeños, como turbinas, cámaras de CCTV y motores industriales tienen un espacio interno limitado. A menudo usan anillos de deslizamiento de alambre más compactos 3 -. Los equipos industriales automatizados y las turbinas eólicas tienen mayores requisitos para la capacidad de carga de los anillos de deslizamiento. En este momento, 6 - 12 anillos de deslizamiento de alambre son una mejor opción.
Restricciones presupuestarias
Si el presupuesto de su proyecto es limitado y los requisitos eléctricos del equipo son relativamente simples, elija anillos colectores de 3 cables. Estos tipos de anillos colectores tienen un costo relativamente bajo y también pueden cumplir con los requisitos de uso básicos. Por el contrario, puede considerar 6 - 12 anillos colectores de alambre.
Nuestras opciones personalizadas
ByTune diseña cualquier configuración de cableado simple o combinada para sus anillos colectores. Esto incluye de 2 a 124 cables, como nuestro124 cables anillo de deslizamiento de cápsula multi-circuito de alambres de bajo par con OD 54 mm. Esto permitirá que su maquinaria se adapte a operaciones en diversos entornos. También ofrecemos las siguientes opciones:
cables
• Cable de núcleo sólido
• Cable varado
• Cable CAT
• Cable coaxial
• Cable blindado
terminal de anillo
• Línea de vuelo sellada
• Conector de especificación militar
• Conector coaxial
Instalación
• Instalación del extremo del eje
• A través de la instalación de agujeros
• Instalación de la brida
Conclusión
Como podemos ver ahora, la cantidad de cables en un anillo colector afecta su tamaño, capacidad de transmisión, alcance aplicable, etc. Entre ellos, los anillos colectores de alambre 2 - 3 son adecuados para aplicaciones simples y de bajo costo, mientras que los anillos colectores de alambre 6 - 12 son todo lo contrario. Si está interesado en ellos, no dude en contactarnos y podrá obtener elSolución de anillo de deslizamiento de cusotomque mejor se adapte a su aplicación.
