A través del anillo de deslizamiento del agujero
Características poderosas de bytune a través del anillo de deslizamiento del agujero
- La tecnología avanzada de pincel de contacto múltiple asegura un contacto confiable con baja fricción.
- Alcicultor de metal para una mejor protección.
- Diseño de estructura integrada, instalación fácil.
- Tamaño del orificio de 3 mm a 300 mm opcional.
- Velocidad nominal: 300 ~ 5, 000 rpm.
- Corriente estándar: 0 ~ 20a.
- Voltaje estándar: 0 ~ 600VAC/VDC.
- Circuitos no.: 0 ~ 300 circuitos opcionales.
- Temperatura de trabajo: -40 grado -+100 grado
- Calificaciones de IP: mayor nivel de protección, hasta IP68
- Ethernet compatible o híbrido con canales eléctricos y neumáticos.
- Colores de alambre: múltiples colores opcionales, como negro, rojo, amarillo, verde, azul y blanco.
- Además: cualquier característica especial como impermeable, antisísmica y resistente al impacto.
Personalizaciones aceptables para el tamaño del orificio, canal, opciones de carga, longitudes del cuerpo, circuito no., Corriente y voltaje, y velocidad nominal, etc. basado en modelos estándar!
Bytune Standard a través de anillos de deslizamiento de agujeros
|
Modelo |
Imagen |
IDENTIFICACIÓN |
sobredosis |
Longitud |
Anillos |
Actual |
Voltaje |
Velocidad nominal |
|
|
3 mm |
18 mm |
12-20 mm |
Menos de o igual a 8 |
2A, |
380VAC/DC 600VAC/DC opcional |
300 rpm |
|
|
|
4 mm |
22 mm |
20-27 mm |
Menos de o igual a 12 |
2A, |
380VAC/DC 600VAC/DC opcional |
300 rpm |
|
|
|
9 mm |
32 mm |
28 ~ 50 mm |
Menos de o igual a 20 |
2a o superior |
Menos de o igual a 380V |
300 rpm |
|
|
|
10 mm |
24 mm |
28.4 ~ 57.2 mm |
Menos de o igual a 24 |
2A |
Menos de o igual a 380V |
300 rpm |
|
|
|
12.7 mm |
35 mm |
24 ~ 72 mm |
Menos de o igual a 24 |
2A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
12.7 mm |
56 mm |
(mm) 2a/5a: 20+2. 3 × No. Rings 10a: 20+2. 8 × No. Rings 20a/15a: 20+3. 8 × No. Rings |
Menos de o igual a 48 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
1000 rpm |
|
|
|
13 mm |
64 mm |
(mm) 5A: 20+2.3×A 10A: 20+2.8×A 15A:20+3.8×A |
|
5A, 10A, 15A, 20A o anillos combinados para obtener una corriente más alta |
380V, 600V opcional |
1000 rpm |
|
|
|
25.4 mm |
86 mm |
(mm) 2a/5a: 24. 15+3. 15 × No. Rings 10a: 24. 15+3. 85 × No. Rings 20a/15a: 24. 15+4. 65 × No. Rings |
Menos de o igual a 72 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
1000 rpm |
|
|
|
33 mm |
92 mm |
mm 5A : 24.15+3.35×A 10: 24.15+4.05×A 15/20A: 24.15+4.85×A |
Menos de o igual a 72 |
5a, 10a, 20a, 30a o más |
Menos de o igual a 380V, 600V opcional |
1000 rpm |
|
|
|
35 mm |
91 mm |
15+4.5×A |
Menos de o igual a 72 |
5a, 10a, 15a, 20a o más |
240V, 380V, 600V opcional |
1000 rpm |
|
|
|
38 mm |
99m |
(mm) 2a/5a: 24. 15+3. 35 × No. Rings 10a: 24. 15+4. 05 × No. Rings 20a/15a: 24. 15+4. 85 × No. Rings |
Menos de o igual a 72 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
1000 rpm |
|
|
|
50 mm |
120 mm |
(mm) 2a/5a: 30. 2+3. 3 × No.rings 10a: 30. 2+4 × No.rings 20a/15a: 30. 2+4. 8 × No. Rings |
Menos de o igual a 72 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
1000 rpm |
|
|
|
60 mm |
130 mm |
(mm) 2a/5a: 30. 2+3. 3 × No.rings 10a: 30. 2+4 × No.rings 20a/15a: 30. 2+4. 8 × No. Rings |
Menos de o igual a 96 |
2A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
|
70 mm |
155 mm |
(mm) 2a/5a: 32. 8+3. 3 × No.rings 10a ~ 20a: 30. 2+4. 8 × No. Rings |
Menos de o igual a 96 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
80 mm |
160 mm |
(mm) 2a/5a: 34. 8+3. 3 × No. Rings 10a ~ 20a: 34. 2+4. 8 × No. Rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
96 mm |
185 mm |
(mm) 40+5 × No.rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
106 mm |
168 mm |
(mm) 42+3 × no de anillos |
|
5A, 10A, 15A, 20A o anillos combinados para obtener una corriente más alta |
Menos de o igual a 380V, 600V opcional |
|
|
|
|
120 mm |
210 mm |
(mm) 49+6 × No.rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
BTH135230 |
|
135 mm |
230 mm |
(mm) 52+6 × No.rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
150 mm |
250 mm |
(mm) 60+6 × No.rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
190 mm |
340 mm |
(mm) 65+6 × No.rings |
Menos de o igual a 120 |
5A, 10A, 15A, 20A |
380VAC/DC 600VAC/DC opcional |
500 rpm |
|
|
|
3-500 mm |
|
como solicitud |
300 |
Menos de o igual a 600a |
380VAC/DC 600VAC/DC opcional |
Menos de o igual a 5, 000 rpm |
Presentado a través de anillos de deslizamiento de agujeros
-
![El anillo de deslizamiento ISDN y Ethernet para la aplicación militar]()
BTH3899-0440-01E-01I-10SEl anillo de deslizamiento ISDN y Ethernet para la aplica...Energía altaMás
ISDN con Ethernet
Datos de Probus / Canbus -
![Anillo de deslizamiento de Gigabit Ethernet]()
BTH60130-0320-01EAnillo de deslizamiento de Gigabit EthernetID 60 mm, OD 130 mmMás
3 cables, 30a
Un Cat6e para Ethernet de 1000 m -
![Lager a través del anillo de deslizamiento del agujero]()
BTH106168Lager a través del anillo de deslizamiento del agujero● ID 106 mm, OD 168 mmMás
● Multi-canales, blindaje confiable
● Para energía eólica, perforación, equipos de minería, etc. ... -
![A través del anillo de deslizamiento con dimensión especificada]()
BTH3591A través del anillo de deslizamiento con dimensión especi...● ID 35 mm, OD 91 mmMás
● Alta potencia, alta temperatura
● Para máquinas de comida, máquinas de embalaje, etc. ... -
![A través del anillo de deslizamiento del agujero para la antena satelital]()
BTH3392A través del anillo de deslizamiento del agujero para la ...● ID 33 mm, OD 92 mmMás
● Potencia y señal 30A, con conectores
● Para antena, turbina eólica, plataforma giratoria, etc. -
![Gigabit Ethernet a través del anillo de deslizamiento del orificio]()
BTH1364Gigabit Ethernet a través del anillo de deslizamiento del...● ID 13 mm, OD 64 mmMás
● Dimensión según requerido, potencia y señal
● Para aeroespacial, detector, trabajo automático de laboratorio, etc. -
![Anillo de deslizamiento en miniatura con orificio]()
BTH1024Anillo de deslizamiento en miniatura con orificio● ID 10 mm, OD 24 mm, 2aMás
● Potencia o señal, agujero interno en miniatura
● Para equipos médicos, hardware inteligente, etc. ... -
![Pequeño anillo de deslizamiento a través del orificio para un instrumento preciso]()
BTH0932Pequeño anillo de deslizamiento a través del orificio par...● ID 9 mm, OD 32 mmMás
● Transferencia de señal sensible
● Para sonda ultrasónica, instrumentos precisos, etc.
Anillos de deslizamiento a través de orificio personalizado
En Bytune, trabajamos en estrecha colaboración con nuestros socios para diseñar soluciones personalizadas de anillo de deslizamiento adaptadas a sus requisitos. Ya sea que necesite transmisión de señal especializada, parámetros específicos, dimensión extrema o soluciones de entornos desafiantes, nuestros ingenieros de equipo de I + D lo que necesita.
Discuta su solicitud con nosotros
Un rincón de aplicaciones
A través del anillo de deslizamiento del agujero para la máquina de envoltura
- BTH2586
- ID 25.4 mm, OD 86 mm
- 24 canales
- 10A & 5A
- 1000 rpm
- IP 65
Características: cables con protección del tubo; 2 ~ 3 metros Longitud del alambre
Obtenga una cotización personalizadaA través del anillo de deslizamiento del agujero para las ruedas de las ferris
- Bth 60130-0320
- ID 60 mm, OD 130 mm
- 3 canales, 20a
- Cable de envasado con 3 núcleos
- 3 metros de longitud del cable
- IP65
Características: Color especificado, cable envainado con IP65 para impermeable
Obtenga una cotización personalizadaA través del anillo de deslizamiento del agujero para la grúa
- Bth 1256-1810
- ID 12.7 mm, OD 56 mm
- 12 o 18 canales
- 10A
- 300 rpm
- IP 65
Características: prueba de agua, 12+, longitud de alambre largo como 3 metros
Obtenga una cotización personalizadaAnillo de deslizamiento personalizado para manejo de mateiral
- Bth 3899-1210
- ID 38.1 mm, OD 99 mm
- 12+ canales
- 10a con algunos canales para la señal
- 300 rpm
- IP 54
Características: larga vida útil, compatible con señal de control sensible, a veces varios anillos deslizantes montados en una máquina
Obtenga una cotización personalizada
¿Por qué elegir Bytune como fabricante de anillo de deslizamiento de agujeros?
Tenemos 27 años de experiencia en la fabricación de anillos de deslizamiento estándar y personalizados. Al cooperar con nosotros, se beneficiará de nuestra experiencia probada, diseños innovadores y soluciones confiables.
Nuestras ventajas
- Cerca de 30 años de experiencia.
- Equipo de ingeniería senior.
- Solución flexible con precio competitivo.
- After-servicio garantizado.
- Poderosos casos exitosos con empresas famosas.
Calidad garantizada
- Control de calidad de materias primas.
- Prueba del 100% antes de empacar.
- Certificado con ISO9001, SGS, CE, FCC, ROHS, GJB9001A.
- Hacemos muchas pruebas de calidad (SEM en la superficie de contacto del anillo, detección de cambio de resistencia dinámica, prueba de interferencia de transferencia de señal, etc.) para su garantía.
Seguimos estrictamente los estándares de calidad:
Estándares de vibración: Mil-STD -810 g
Estándares de choque: MIL-STD -810 G
Estándares EMI y EMC: MIL-STD -461 F

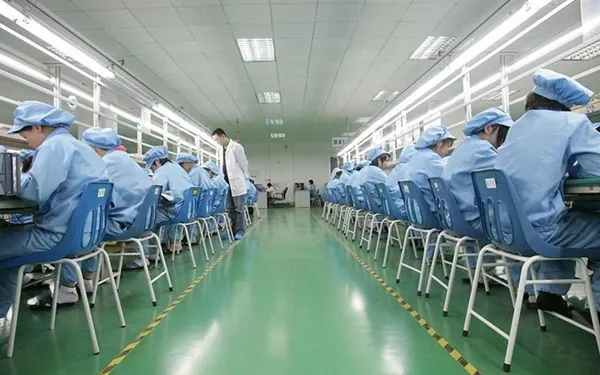

Suministro estable
- 3 líneas de producción de anillo de deslizamiento y 2 fábricas.
- Mecanizado CNC interno para componentes perfectos del anillo de deslizamiento.
- Línea de ensamblaje del anillo de deslizamiento automatizado completo.
- El suministro de anillos de deslizamiento a los países 120+.
Obtenga más información sobre nuestra capacidad de fabricación
Entrega rápida
- Respuesta dentro de las 8 horas
- Muestras estándar en 1 semana
- Envío por lotes en 2 semanas con pronóstico
- Envío por vuelo, 3 ~ 5 días puerta a puerta
- Envío bajo seguimiento de todos los tiempos
- Reemplazo gratuito en 3 semanas si un problema de calidad
-
¿Cuántos tipos de anillos de deslizamiento tienes?Podemos proporcionar varios tipos de anillos de deslizamiento, como a través de anillos de deslizamiento, anillos de deslizamiento separados, anillos de cápsula, anillos de deslizamiento de panqueques, anillos de deslizamiento neumático, anillos de deslizamiento de mercurio, anillos de deslizamiento de cepillo de carbono, dispositivos de transmisión de corriente de soldadura y anillos de deslizamiento personalizados, etc.
-
¿Cuánto tiempo dura el tiempo de entrega de los anillos de deslizamiento?Las muestras de anillo de deslizamiento se entregan dentro de 1 semana, y los productos por lotes se entregan dentro de las 4 semanas. El tiempo de entrega general de los anillos de deslizamiento personalizados es 4-8 semanas.
-
¿Qué tan pronto de la cita para un anillo de deslizamiento personalizado?El costo de los anillos de deslizamiento personalizados depende de la complejidad de diseño de los anillos de deslizamiento, la elección de los materiales y la cantidad de pedido. Bytune garantiza la respuesta del servicio dentro de las 24 horas y proporcionará una cotización detallada después de la evaluación.
-
¿Cuáles son los parámetros clave en la personalización del anillo de deslizamiento?Parámetros eléctricos: circuitos, corriente/voltaje nominal, tipo de señal, velocidad de transmisión de datos. Parámetros mecánicos: tamaño del orificio, clasificación IP, velocidad de funcionamiento, temperatura/humedad de funcionamiento, requisitos de resistencia antisísmico/de impacto, método de instalación.
-
¿Puede ofrecer soluciones OEM o ODM?Sí, ofrecemos soluciones OEM y ODM.
