El anillo de deslizamiento de la cápsula multicircuitar de bajo par está diseñado para equipos de experimentos de laboratorio, satélite y plataformas de simulación de espacio . Tiene un OD compacto de 54 mm, se puede integrar rápidamente con dispositivos o sistemas rotativos ., al mismo tiempo, presenta 124 circuitos, puede manejar múltiples señales o alimentos al mismo tiempo para sensores, sensores, o otras cámaras, o otros dispositivos, o otros dispositivos}}}
La personalización de este anillo de deslizamiento es un desafío de que no todos puedan hacerlo ., sin embargo, somos un diseñador y fabricante experimentado en China, ¡y puede proporcionar una amplia gama de personalización para el circuito y la corriente del anillo de deslizamiento para cumplir con los requisitos personalizados que pueda tener!
Características
Materiales premium
Con materiales de contacto de oro preciosos resistentes al desgaste y un caparazón de aleación de aluminio de alto rendimiento, el anillo de deslizamiento de cápsulas de circuito múltiple de bajo par puede funcionar en entornos hostiles (-40 grado ~ +100 grado) .
Contacto optimizado
Su interfaz de contacto maximiza el área de superficie de contacto, reduce la resistencia a la fricción a través de múltiples puntos de contacto o utiliza cepillos que distribuyen uniformemente la carga, lo que hace que se ejecute más suave .
Estructura sellada
El anillo de deslizamiento tiene una apariencia compacta y un mecanismo de sellado para evitar que ingresen contaminantes (como polvo o humedad), reduciendo así la fricción y el desgaste en la operación a largo plazo .
Estrictamente probado
Nuestros técnicos realizan un programa integral de prueba y verificación, incluida la medición de par, pruebas de fricción y varias pruebas para garantizar su durabilidad y buen rendimiento .
Dibujos de diseño de anillo de deslizamiento
Parámetros
Mecánico
|
Velocidad de trabajo |
350 rpm |
|
Temperatura de funcionamiento |
-40 grado ~ +100 grado |
|
Material de contacto |
Oro a oro |
|
Cojinete |
Rodamiento de bolas de acero |
|
Grado IP |
IP 54 |
Eléctrico
|
Circuito |
77-124 |
|
Actual |
2a o anillos combinados para ser más alta corriente |
|
Voltaje |
Menos de o igual a 240v |
|
Resistencia dieléctrica |
Menos de o igual a 500V@50Hz entre cada circuito |
|
Resistencia a aislamiento |
500MΩ@500VDC |
|
Ruido eléctrico |
Menos de o igual a 7mΩ |
|
Tamaño de cable de plomo |
28awg, UL, color teflón, plateado o estaño chapado |
|
Longitud de alambre de plomo |
200 mm |
Opcional
- Circuitos
- Carga de cada circuito
- Longitud de alambre
- Velocidad de trabajo
- Temperatura de trabajo
- Material de alojamiento (metal o plástico)
- Soluion flexible
Escenarios de aplicación
Sistema de defensa
Cámara de monitoreo
Puesto
Estación total

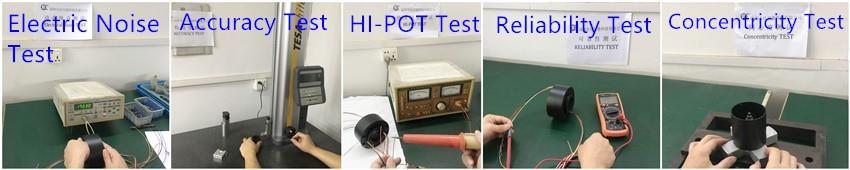

Inspección de calidad
Prueba 3D/Prueba de concentricidad/prueba de ruido eléctrico/proyector/prueba de interferencia/prueba de contacto confiable/probador de humedad, etc. en .
Preguntas frecuentes
